MEASUREMENT DATA MANAGEMENT
AiNova MetrologyHub
측정 데이터 관리 시스템
3차원 측정기(CMM)를 비롯한 각종 계측기가 만들어 내는 측정 결과 파일을 자동으로 수집·판정·데이터베이스화합니다. 측정기 PC에는 아무것도 설치하지 않고, 결과 파일이 쌓이는 폴더만 지정하면 됩니다.
3차원 측정기(CMM)를 비롯한 각종 계측기가 만들어 내는 측정 결과 파일을 자동으로 수집·판정·데이터베이스화합니다. 측정기 PC에는 아무것도 설치하지 않고, 결과 파일이 쌓이는 폴더만 지정하면 됩니다.
측정기는 측정을 마칠 때마다 결과 파일을 만들어 냅니다. 그러나 그 파일은 대개 측정기 옆 PC의 폴더에 쌓이다가, 사람 손으로 엑셀에 옮겨 적히고, 몇 달이 지나면 어느 폴더에 무엇이 있는지 아무도 확인하지 못하는 상태가 됩니다.
측정기가 결과 파일을 내려놓으면 폴더 감시가 파일을 읽어 들이고, 기준정보와 맞춰 항목마다 합·부를 판정한 뒤 데이터베이스에 저장합니다. 데이터베이스가 잠시 끊기더라도 파일을 지우지 않고 보류했다가 연결이 돌아오면 자동으로 다시 수집하므로 측정 데이터가 유실되지 않습니다.
저장된 측정 데이터는 모니터링·이력·SPC·성적서·알림·대시보드·연동으로 이어집니다. 어느 화면에서 보든 같은 규칙으로 계산한 같은 숫자가 나오도록 통계 계산은 한 곳에서만 수행합니다.
수집과 판정에서 시작해 분석·리포트·연동·운영까지, 측정 품질 관리에 필요한 기능을 한 제품에 담았습니다.
지정한 폴더를 감시해 결과 파일을 자동으로 읽어 들이고, 기준정보 공차 또는 측정 파일의 공차 중 선택한 기준으로 항목마다 합·부를 판정합니다. 처리한 원본은 연·월 폴더로 보관하고 읽지 못한 파일은 Error 폴더로 격리합니다.
Zeiss Calypso(hdr/chr/fet), Q-DAS ASCII(AQDEF), 범용 CSV를 지원하며 측정기마다 파서를 따로 지정합니다. 무게·두께·경도처럼 한 줄이 시료 하나인 벤치 계측기의 가로형 출력도 읽습니다.
Standard 이상KPI 타일, 최신 결과, 대형 판정 표시, 당일 이력, 시스템 로그를 한 화면에서 봅니다. 추이도는 최근 30~200건을 규격한계와 관리한계를 함께 그리고, 다중 항목·장비별 비교로 전환합니다.
공정능력 Cp·Cpk·Pp·Ppk, I-MR / X̄-R 관리도(부분군 2~10), 런 룰(Western Electric 4 · Nelson 8), 히스토그램을 제공합니다. 상관 분석과 기간 비교(항목별 Cpk 변화표)도 한 화면에서 전환합니다.
Standard 이상NG 발생, 연속 N건 NG, NG 비율, Cpk 하락, 런 룰 위반, 수집 무입력, DB 장애, Error 폴더 누적, 라이선스 만료, 디스크 여유 부족 등 10종의 규칙을 화면과 메일로 알립니다. 확인·조치 메모와 조용한 시간을 지원합니다.
측정 1건 또는 로트 단위로 성적서 PDF를 발행합니다. 회사명·로고·서명란을 지정할 수 있고, 고객사 엑셀 양식에 자리표시자를 적어 두면 그 칸을 채워 줍니다. 일·주·월 품질 리포트는 기간이 끝나면 자동 메일 발송됩니다.
기간·품목·장비·판정·일련번호로 검색하고 쪽 단위로 넘겨 봅니다. 잘못 수집된 측정은 지워지지 않고 숨겨져 언제든 복구할 수 있으며, 삭제·복구·재판정 모두 사유와 함께 감사 로그에 남습니다.
설치 없이 브라우저로 현황·이력·추이·게시·상태를 봅니다(읽기 전용, 3개 언어, 모바일 대응). 현장에는 TV·키오스크용 전체화면을 띄우며, 수집이 끊기면 마지막 결과 대신 ‘대기’·‘DB 연결 끊김’을 보여 줍니다.
Enterprise측정이 저장될 때마다 정해 둔 주소로 이벤트를 POST합니다(HMAC-SHA256 서명, 재시도 — 연동이 막혀도 수집은 멈추지 않습니다). 조회 REST API(GET 전용)와 읽기 전용 뷰·CSV로 BI 도구에 곧바로 연결합니다.
Standard 이상역할 4단계(조회 / 작업자 / 품질담당 / 관리자)로 메뉴와 버튼을 잠급니다. 기준정보·재판정·삭제·설정·라이선스·로그인 변경이 변경자와 사유까지 기록되어 고객 품질 감사 대응 자료가 됩니다.
매일·매주 자동 DB 백업과 보관 개수 관리, 오래된 원본 파일 정리, 측정 데이터 아카이브(내보낸 뒤 삭제, 최소 12개월 보존)를 제공합니다. 스키마 업그레이드는 시작 시 자동 적용되며 적용 전 자동 백업합니다.
한국어·영어·스페인어 즉시 전환과 라이트/다크 테마를 제공합니다. 상태줄 한 칸으로 DB 응답·수집 지연·Error 폴더·처리 대기·디스크 여유를 보고, 진단 파일 하나로 원격 지원을 받습니다.
측정기 PC에는 소프트웨어를 설치하지 않습니다. 결과 파일이 저장되는 공유 폴더만 열어 주면 되므로 측정기 검교정 상태나 장비 보증에 영향을 주지 않습니다.
측정실과 사무실, 현장 게시용 화면까지 하나의 데이터를 각자에게 맞는 모습으로 보여 줍니다.

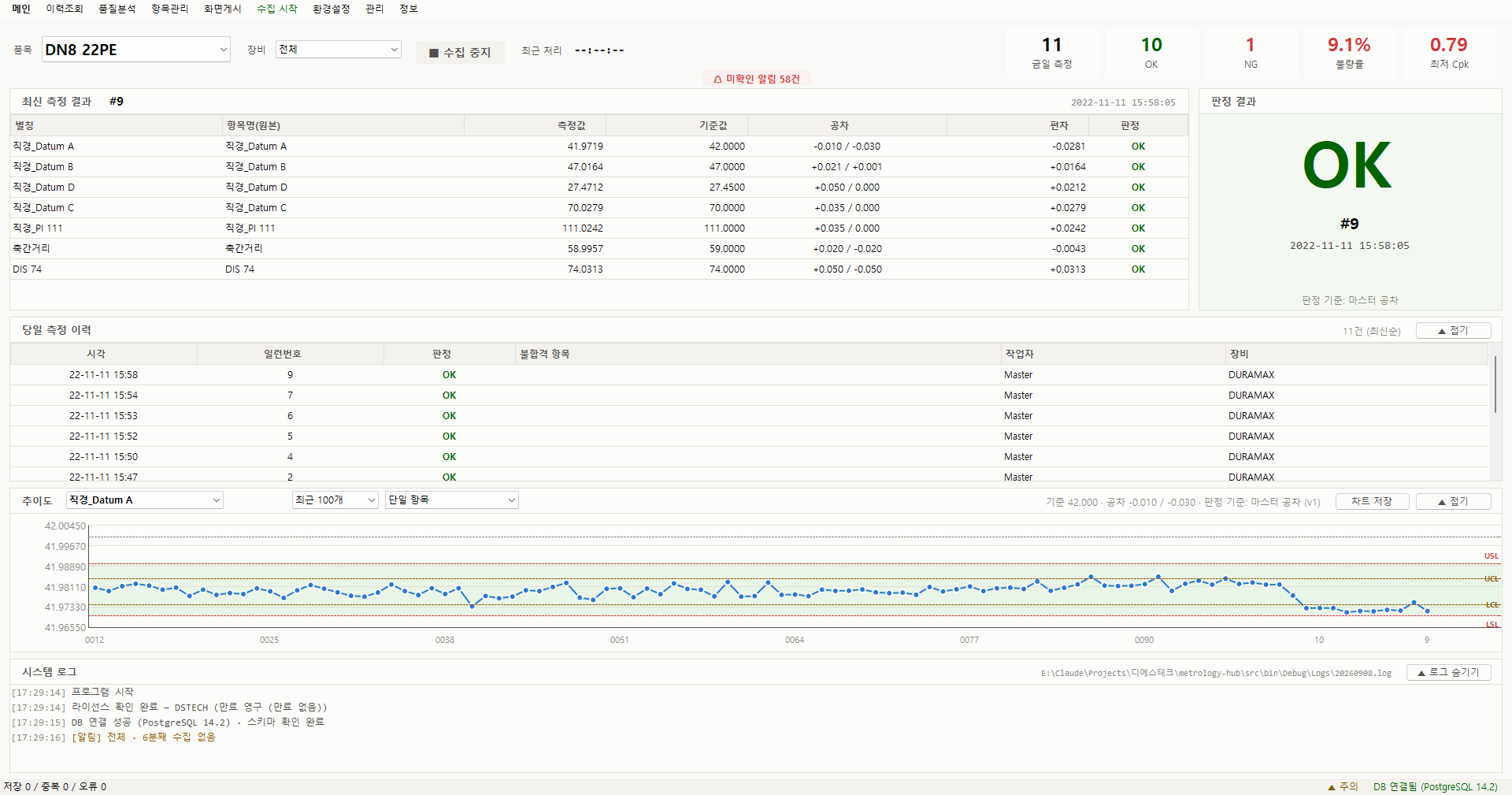

KPI 타일, 최신 측정 결과와 대형 판정 표시, 당일 이력, 시스템 로그, 추이도를 한 화면에서 봅니다. 품목을 바꾸면 항목과 기준값이 함께 따라옵니다.

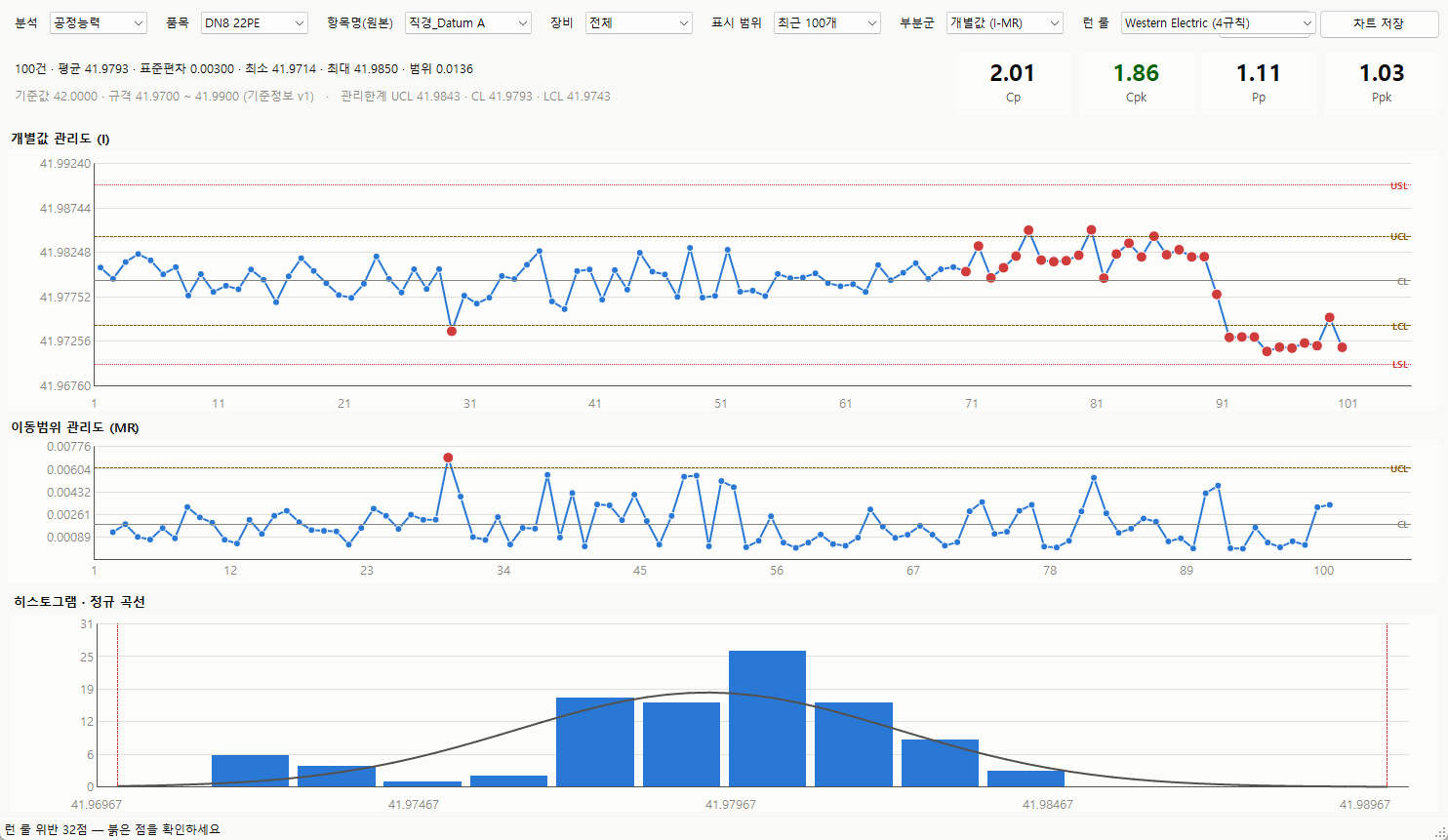

Cp·Cpk·Pp·Ppk와 I-MR / X̄-R 관리도, 런 룰, 히스토그램. 상관 분석과 기간 비교로 전환합니다.

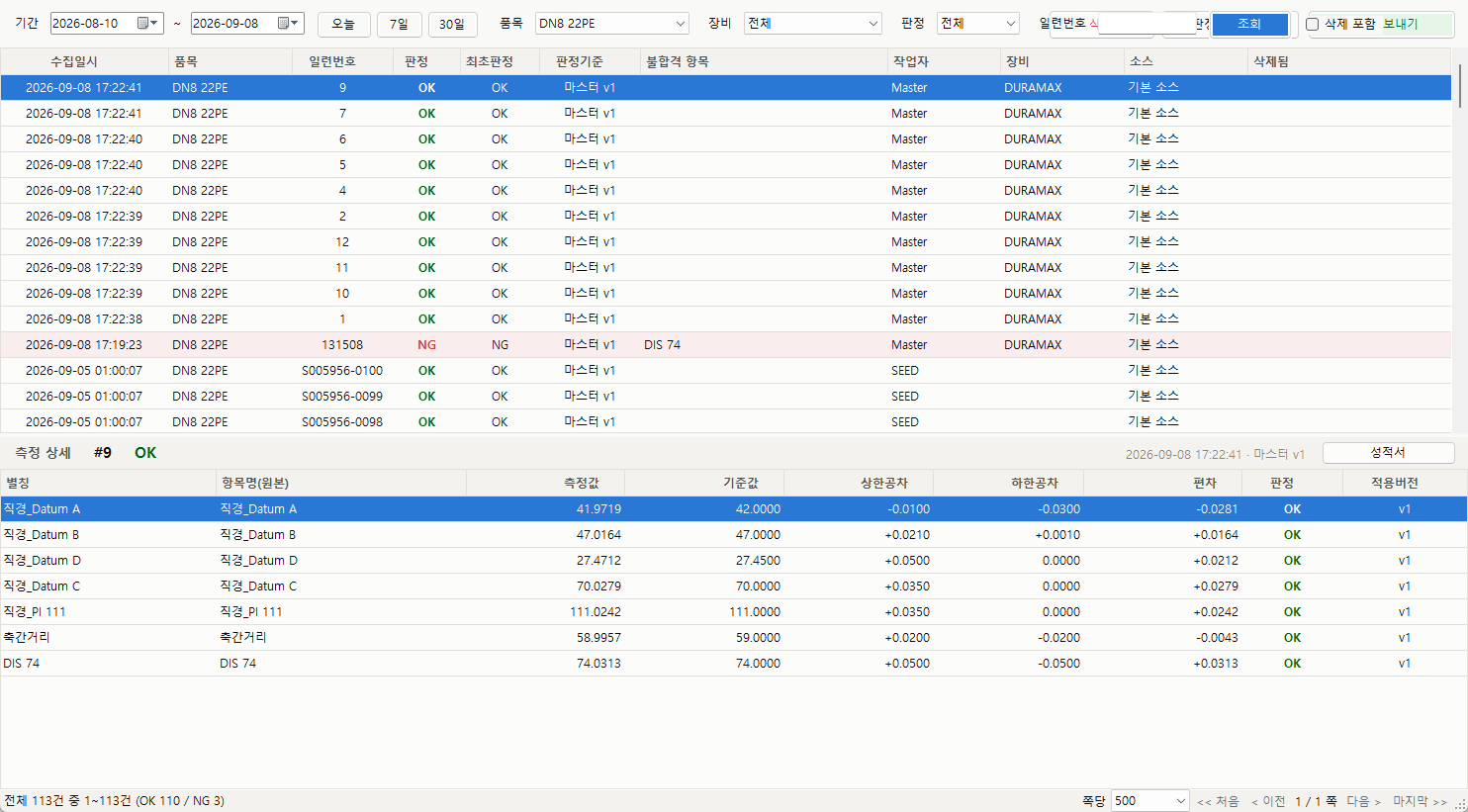

기간·품목·장비·판정·일련번호로 찾고, 고른 측정으로 검사 성적서 PDF를 바로 발행합니다.

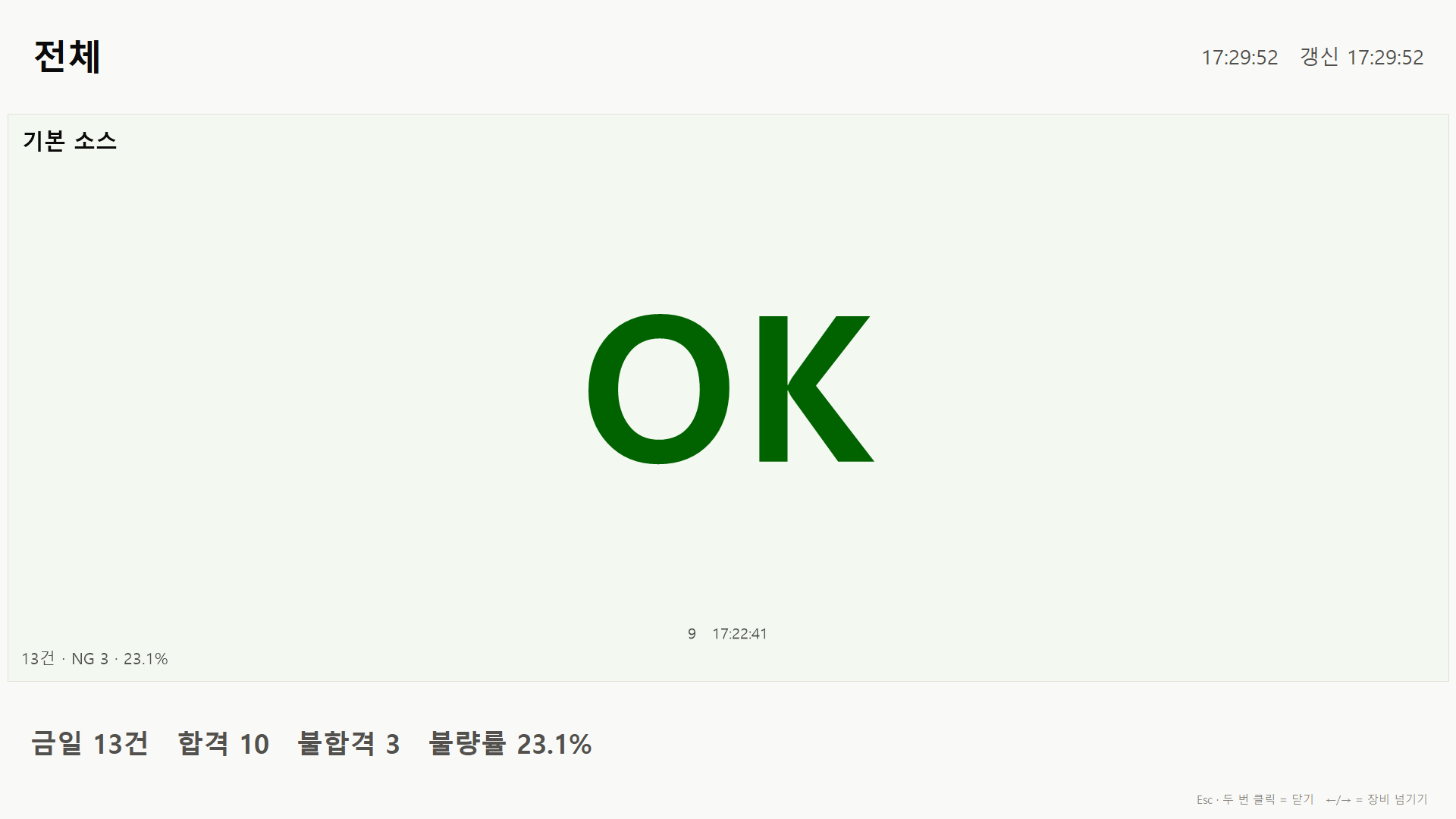

전체화면 판정 표시. 장비를 한 장씩 순환하거나 여러 장비를 격자로 함께 봅니다.

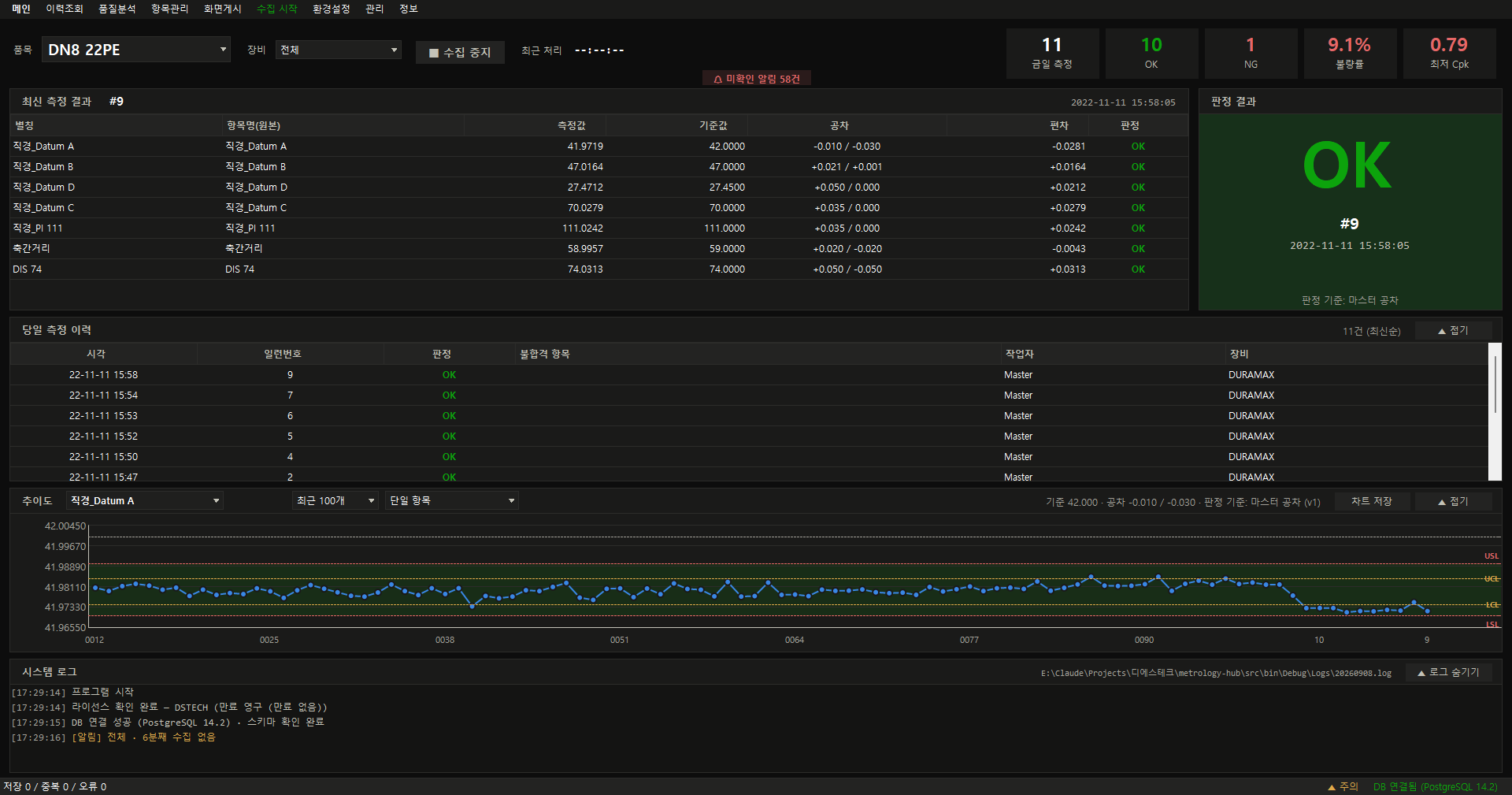

조도가 낮은 측정실과 야간 근무에 맞춘 화면. 라이트/다크를 즉시 전환합니다.

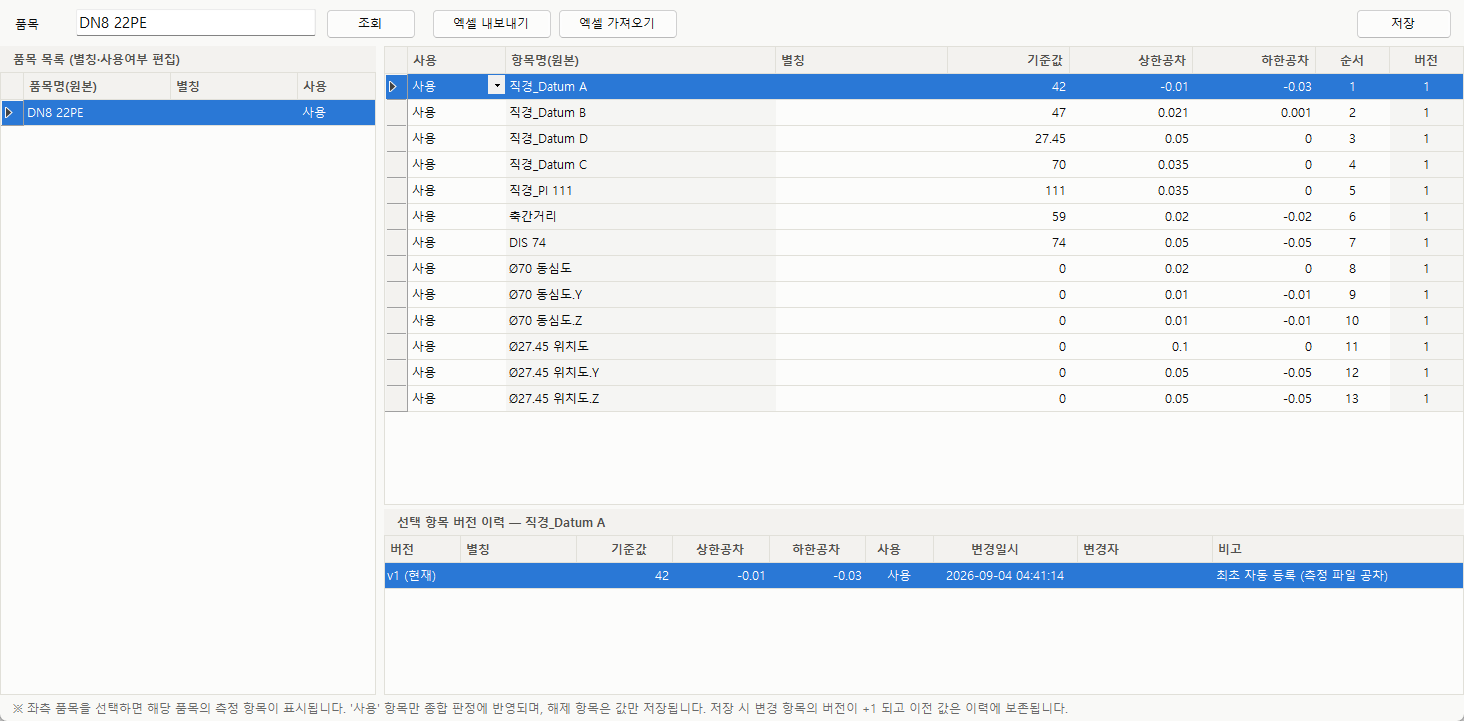

품목별 측정 항목과 공차를 편집하고, 저장할 때마다 변경자·사유와 함께 버전을 남깁니다.

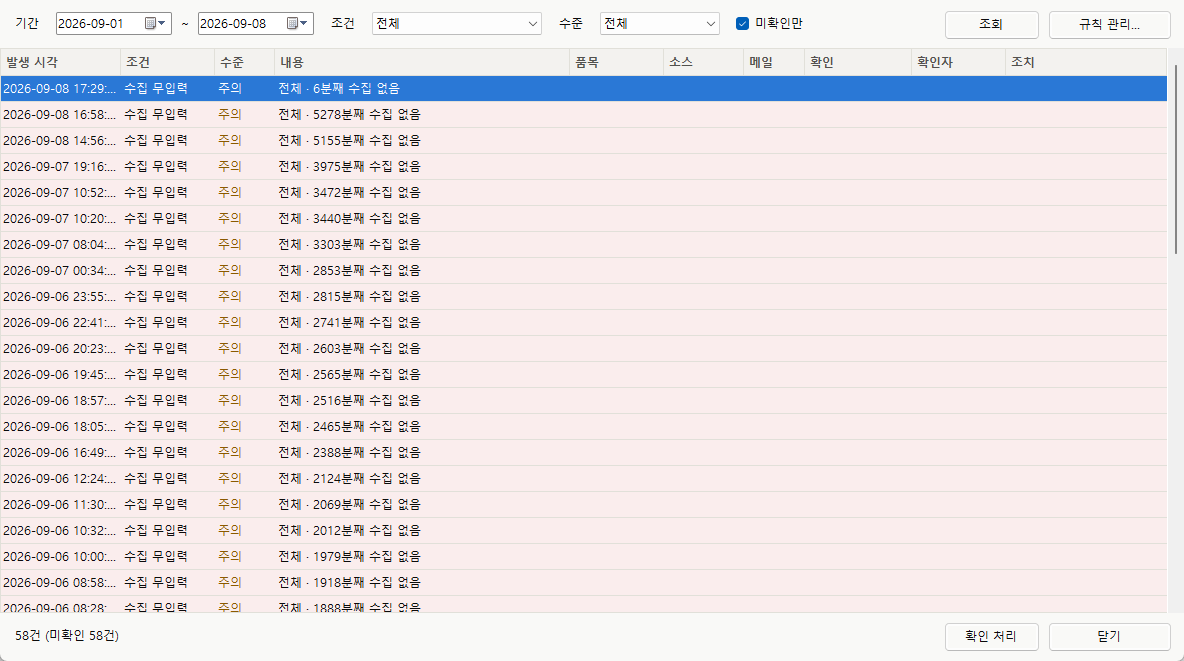

발생한 알림을 확인(ack)하고 조치 메모를 남깁니다. 재알림 억제와 조용한 시간을 지원합니다.
현장 규모와 필요한 기능에 따라 세 가지 에디션으로 제공합니다. 상위 에디션은 하위 에디션의 기능을 모두 포함하며, 운영 중 에디션을 올릴 때는 라이선스만 교체하면 됩니다.
※ 도입 규모와 연동 범위에 따라 구성이 달라집니다. 자세한 견적은 도입 문의로 상담해 주세요.
실제 측정 파일을 먼저 받아 파싱과 판정 결과를 보여 드린 뒤 진행합니다.
측정기 종류와 결과 파일 형식, 품목·공차를 관리하는 방식, 지금 쓰는 엑셀 양식과 성적서 서식을 확인합니다.
현장에서 실제로 나온 측정 파일을 받아 파싱 결과와 판정 결과를 먼저 보여 드립니다.
수집 PC와 데이터베이스를 구성하고 수집 소스를 등록합니다. 품목별 공차는 엑셀로 한 번에 가져옵니다.
사용자 교육 후 운영에 들어갑니다. 이후에는 유지보수 서비스와 원격 진단으로 이어집니다.
실제 측정 파일 한 건만 보내 주시면 파싱과 판정 결과를 먼저 확인해 드립니다.
