3차원 측정기는 측정을 마칠 때마다 결과 파일을 만들어 냅니다. 그러나 그 파일은 대개 측정기 옆 PC의 폴더에 쌓이다가, 필요할 때마다 사람이 열어 엑셀로 옮겨 적히고, 몇 달이 지나면 어느 폴더에 무엇이 있는지 아무도 확인하지 못하는 상태가 됩니다.
MetrologyHub는 측정기가 결과 파일을 내려놓는 폴더를 감시하다가 파일이 생기면 즉시 읽어 들여, 품목별 기준정보(공차)와 맞춰 항목마다 합·부를 판정하고 데이터베이스에 저장합니다. 측정기 PC에는 아무것도 설치하지 않으므로 장비 보증이나 검교정 상태에 영향을 주지 않습니다.
저장된 뒤부터는 실시간 모니터링, 이력 조회, SPC 품질 분석, 검사 성적서 PDF, 알림·메일, 웹 대시보드, 상위 시스템 연동이 모두 같은 하나의 데이터에서 이어집니다.
지정한 폴더를 감시해 측정 결과 파일을 자동으로 읽어 들이고, 품목별 기준정보 공차 또는 측정 파일에 들어 있는 공차 중 선택한 기준으로 항목마다 합·부를 판정합니다. 처리한 원본은 연·월 폴더로 보관하고 읽지 못한 파일은 Error 폴더로 격리합니다. 데이터베이스가 잠시 끊겨도 파일을 지우지 않고 보류했다가 연결이 돌아오면 자동으로 다시 수집해 측정 데이터가 유실되지 않습니다.
Zeiss Calypso(hdr/chr/fet), Q-DAS ASCII(AQDEF), 범용 CSV를 지원하며 측정기마다 파서를 따로 지정합니다. 무게·두께·통기저항·경도처럼 한 줄이 시료 하나인 벤치 계측기의 가로형 출력도 읽어 파일 하나에 담긴 시료를 모두 저장합니다. 열 매핑은 실제 파일을 보면서 지정하고 저장 전에 미리 읽어 볼 수 있습니다.

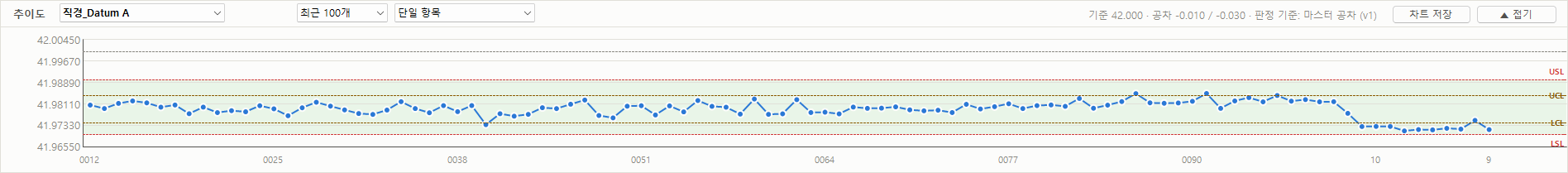

KPI 타일, 최신 결과, 대형 판정 표시, 당일 이력, 시스템 로그를 한 화면에서 봅니다. 추이도는 최근 30·50·100·200건을 규격한계(USL/LSL)와 관리한계(UCL/LCL)를 함께 그리고, 끌어서 확대하거나 PNG·PDF로 저장할 수 있습니다. 단일 항목 / 다중 항목(공차 대비 %로 정규화, 최대 8개) / 장비별 비교로 전환합니다.
공정능력 Cp·Cpk·Pp·Ppk, I-MR / X̄-R 관리도(부분군 2~10), 런 룰(Western Electric 4 · Nelson 8), 히스토그램을 제공합니다. 두 항목의 상관 분석(산점도·피어슨 r·회귀직선)과 주·월·기준정보 변경 전후의 기간 비교(항목별 Cpk 변화표 + 엑셀)도 한 화면에서 전환합니다. 메인 화면에는 오늘 최저 Cpk가 타일로 표시됩니다.
NG 발생, 연속 N건 NG, NG 비율, Cpk 하락, 런 룰 위반, 수집 무입력 N분, DB 장애, Error 폴더 누적, 라이선스 만료 D-N, 디스크 여유 부족 등 10종의 규칙을 화면(로그·소리·미확인 배지)과 메일(SMTP)로 알립니다. 확인(ack)과 조치 메모를 남기고, 재알림 억제 간격과 조용한 시간을 설정할 수 있습니다.
이력에서 측정을 골라 성적서 PDF를 발행합니다. 측정 1건 또는 로트 단위(건마다 새 쪽)로, 항목·기준값·공차·실측·편차·판정과 판정 기준·기준정보 버전, 검사자·승인자 서명란을 담습니다. 고객사 엑셀 양식에 자리표시자를 적어 두면 그 칸을 채워 주는 방식도 지원합니다. 일·주·월 품질 리포트는 기간이 끝나면 자동으로 메일 발송됩니다.
기간 프리셋·품목·장비·판정·일련번호로 검색하고 쪽당 100~5,000건으로 넘겨 봅니다. 기준정보는 버전으로 관리되어 측정 당시의 판정이 그대로 보존되며, 최신 기준으로 다시 판정해도 최초 판정은 남습니다. 잘못 수집된 측정은 지워지지 않고 숨겨져(소프트 삭제) 언제든 복구할 수 있고, 삭제·복구 모두 사유와 함께 기록됩니다.
역할 4단계(조회 / 작업자 / 품질담당 / 관리자)로 메뉴와 버튼을 잠급니다. 기준정보 변경, 재판정, 측정 삭제·복원, 데이터 초기화, 설정·라이선스, 로그인, 사용자·수집 소스·장비 변경이 모두 변경자와 사유까지 감사 로그에 남고 CSV로 내보낼 수 있어 고객 품질 감사 대응 자료가 됩니다.
설치 없이 브라우저로 현황·이력·추이·게시·상태를 봅니다(읽기 전용, 한·영·스페인어, 모바일 대응). 사람은 계정으로 로그인하고 기계는 API 키를 씁니다. 현장에는 TV·키오스크용 전체화면 판정 표시를 띄우며, 새 측정이 한동안 없거나 DB를 읽지 못하면 마지막 결과 대신 ‘대기’·‘DB 연결 끊김’을 보여 줍니다 — 멈춘 화면을 정상으로 보여 주지 않습니다.
측정이 저장될 때마다 정해 둔 주소로 이벤트를 POST합니다(HMAC-SHA256 서명, 전용 스레드·대기열·재시도 — 연동이 막혀도 수집은 멈추지 않습니다). 조회 REST API(GET 전용, API 키 인증)로 측정 목록·상세·기준정보·알림·집계·추이를 넘기고, Power BI·Tableau는 읽기 전용 뷰로 직접 연결하거나 CSV로 받아 갑니다.
매일·매주 지정 시각에 자동 DB 백업을 받고 보관 개수를 넘으면 오래된 것부터 정리합니다(직접 받은 백업은 건드리지 않습니다). 오래된 원본 파일 정리와 측정 데이터 아카이브(내보낸 뒤 삭제, 최소 12개월 보존)를 제공하며 둘 다 기본은 꺼져 있고 켜기 전에 대상 건수를 먼저 보여 줍니다. 스키마 업그레이드는 시작 시 자동 적용되고 적용 전 자동 백업합니다.

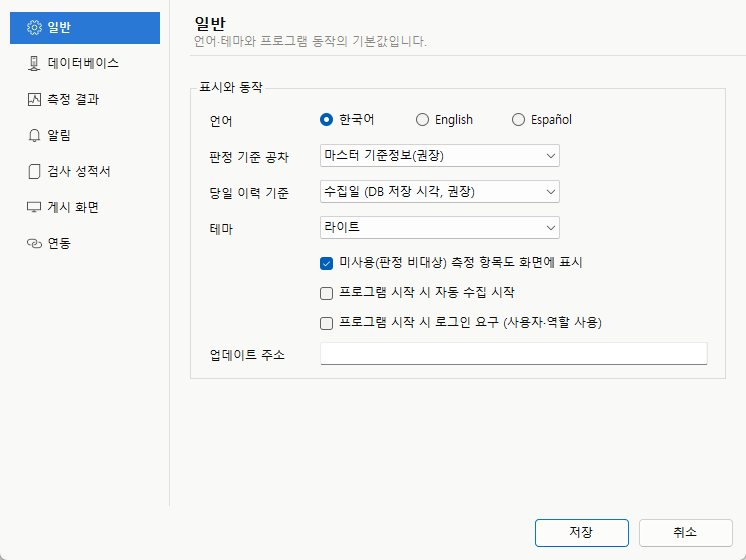

한국어·영어·스페인어를 즉시 전환하고 라이트/다크 테마를 제공합니다. 상태줄 한 칸으로 DB 응답·수집 지연·Error 폴더·처리 대기·디스크 여유를 보고, 문제가 있을 때만 글자가 붙습니다. 로그·설정·DB 상태를 zip 하나로 묶는 진단 파일과, 서명(RSA)을 검증한 뒤 설치하는 자동 업데이트를 제공합니다.
| 운영체제 | Windows 10 / 11 (64bit 권장), Windows Server |
|---|---|
| 런타임 | .NET Framework 4.8 — Windows 10 1903 이상은 기본 포함 |
| 데이터베이스 | PostgreSQL 12 이상 — 기존 사내 DB 서버를 그대로 사용할 수 있습니다 |
| 해상도 | FHD(1920 × 1080) 권장, 최소 1280 × 800 |
| 설치 방식 | MSI 설치본 또는 무설치(zip). 필요한 구성요소가 모두 동봉되어 별도 설치가 필요 없습니다 |
| 네트워크 | 사내망만으로 동작합니다. 인터넷이 없는 폐쇄망 현장에서도 사용할 수 있습니다 |
| 라이선스 | PC 단위 발급. 부품 하나가 바뀌어도 같은 장비로 인정하는 다요소 장비 바인딩 |
현장 규모와 필요한 기능에 따라 세 가지로 제공합니다. 상위 에디션은 하위 에디션의 기능을 모두 포함하며, 운영 중 에디션을 올릴 때는 라이선스만 교체하면 됩니다.
| 기능 | Basic | Standard | Enterprise |
|---|---|---|---|
| 수집 · 판정 · 이력 · 엑셀 · 다국어 · 테마 | ● | ● | ● |
| 측정 장비(수집 소스) 수 | 1 | 3 | 무제한 |
| 측정 파일 형식 | Calypso | Calypso · Q-DAS · CSV | 전체 + 커스텀 파서 |
| SPC (Cp·Cpk · 관리도 · 히스토그램) | 요약만 | ● | ● |
| 알림 | 화면 | 화면 · 메일 | 전 채널 · 경광등 |
| 사용자 · 권한 · 감사 로그 | 단일 관리자 | ● | ● + 승인 워크플로 |
| 검사 성적서 PDF | ● | ● | ● + 엑셀 양식 사용자 정의 |
| 조회 REST API · 웹 대시보드 | – | 조회 API | ● |
| MES 연동 (측정 이벤트 웹훅) | – | – | ● |
| 자동 업데이트 · 원격 진단 | ● | ● | ● |
※ 도입 규모와 연동 범위에 따라 구성이 달라집니다. 자세한 견적은 영업 문의로 상담해 주세요.
측정기 종류와 결과 파일 형식, 품목·공차를 관리하는 방식, 지금 쓰고 있는 엑셀 양식과 성적서 서식을 확인합니다. 사내 PostgreSQL 서버가 있으면 그대로 사용합니다.
현장에서 실제로 나온 측정 파일을 받아 파싱 결과와 판정 결과를 먼저 보여 드립니다. 형식이 특이한 계측기는 이 단계에서 열 매핑과 파서를 맞춥니다.
수집 PC와 데이터베이스를 구성하고 수집 소스를 등록합니다. 품목별 공차는 엑셀로 한 번에 가져올 수 있으며, 가져오기 전에 변경 내용을 미리 확인합니다.
사용자 교육 후 운영에 들어갑니다. 이후에는 유지보수 서비스로 이어지며, 원격 진단 파일과 자동 업데이트로 현장 방문 없이 대응합니다.
